nicas ímpares e as duas primeiras pares. Tal escolha CCM, como os compressores principais, as plantas
justifica-se pela pouca influência que as harmônicas de de refrigeração e os motores de ventilação, que che-
ordem superior apresentaram, estando sempre abaixo garam a causar variações sensíveis no valor de tensão
dos valores limites, e pelo fato da onda ter simetria e aumento da amperagem. Por exemplo, no Gráfico
ímpar, o que reduz bastante a influência de harmônicas 2, os valores de pico que ocorrem às 08h30min e às
pares. 10h30min, aproximadamente, indicam os momentos
Ainda com relação ao terceiro período de medi- de partida e parada do Compressor de Alta Pressão nº
ções, mediu-se também o FP da instalação, visando a 2, respectivamente.
prover uma análise inicial em termos quantitativos do Em toda a campanha de medição, a tensão não
fluxo de potência no barramento. O valor de FP foi apresentou variações que ultrapassassem os limites es-
apresentado em relação à sua magnitude e comparado tabelecidos em regime permanente de 5%. Foram me-
com o valor esperado de bordo de 0,8. didas sobretensões em alguns dias, todavia, os valores
não chegaram a ultrapassar 1% da tensão nominal.
Principais Resultados Obtidos Dessa maneira, não foram observados problemas de
variação de tensão na QEE a bordo.
De forma geral, enquanto o navio esteve atracado, Já em relação aos transitórios, houve momentos
o comportamento da tensão e da corrente foi o mesmo em que a entrada e a saída de equipamentos inseriram
para ambos os geradores. No mar, os parâmetros tam- ruídos nos medidores, o que pode justificar a grande
bém apresentaram comportamento similar, embora a variação da tensão e corrente nesses instantes, acima
quantidade de eventos que alterassem a tensão fosse do limite de 16%. Porém, para os instantes em que
maior, o que pode ser explicado pela maior quantidade o equipamento conseguiu realizar a leitura correta, o
de utilizadores da rede e de máquinas sendo acionadas. limite não foi ultrapassado, tanto para sobretensões,
Durante a análise dos dados, foi possível identifi- quanto para subtensões. Por outro lado, foi observa-
car e correlacionar, por meio da análise dos transitó- do um constante desequilíbrio entre as magnitudes de
rios e das alterações de carga em regime permanente, o fase, em ambas as condições de operação, que che-
acionamento e o impacto dos equipamentos do navio gavam até 3% do valor nominal, apesar de estar em
na rede elétrica, principalmente, os equipamentos do acordo com a Engenalmarinst nº 30-08A.
Com relação à fre-
quência, não houve dife-
rença entre os geradores
analisados e nem nas
diferentes condições de
operação. Não foram
encontradas anormali-
dades em sua variação,
tanto para o regime per-
manente, quanto nos
transitórios.
Já o FP, que só foi
medido no último perí-
odo de medições para o
gerador nº 1, enquanto
o navio encontrava-se
atracado, permaneceu
na maior parte do tem-

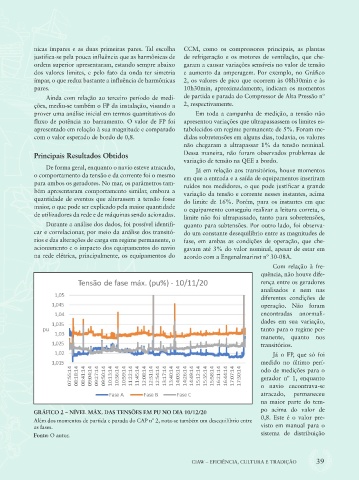

GRÁFICO 2 – NÍVEL MÁX. DAS TENSÕES EM PU NO DIA 10/12/20 po acima do valor de
Além dos momentos de partida e parada do CAP nº 2, nota-se também um desequilíbrio entre 0,8. Este é o valor pre-
as fases. visto em manual para o
Fonte: O autor. sistema de distribuição
