que operam com até 50 W de potência de transmissão. missão de 50 W. Foi observado que, com esse valor de
A frequência de operação adotada nas simulações foi potência, foi possível obter os vetores DC e conseguir
de 52 MHz e para esse valor de frequência o ganho a localização da fonte emissora por meio de triangula-
da antena é de -1,3 DBi. Esse modelo de RCM foi es- ção com os SRS localizados nos mesmos pontos con-
colhido, pois foi indicado na entrevista como um dos siderados na simulação com potência de transmissão
modelos mais utilizados pelo CFN. de 5 W. Também é observado um aumento da área de
A primeira simulação de área de cobertura foi re- cobertura do sinal de radiofrequência.
alizada adotando potência de transmissão de 5 W. O
software VE2DBE gerou o resultado apresentado na CONSIDERAÇÕES FINAIS
Figura 4. Foram inseridos três pontos, que represen-
tam os SRS. Dessa maneira foi possível notar que os Ao analisar as simulações para as potências de
SRS não obtiveram os vetores DC, não conseguindo transmissão de 5W e 50 W foi visto que o aumento
obter a localização da fonte transmissora. Além disso, da potência de transmissão faz crescer a área em que
foi possível notar que nas regiões montanhosas nos ar- o sinal fica disponível de modo a permitir que os SRS
redores da restinga da Marambaia existe sinal de in- consigam obter os vetores DC do rádio transmissor.
tensidade forte, que poderia ser um ponto estratégico Adicionalmente, verifica-se que para regiões monta-
para o inimigo posicionar os SRS. nhosas no entorno da restinga da Marambaia, o sinal
de rádio se encontra forte, desta forma é uma área que
Na Figura 5, é apresentado o resultado gerado poderia ser utilizada pelo elemento adverso para posi-
pelo software VE2DBE para uma potência de trans-
cionar seus SRS.

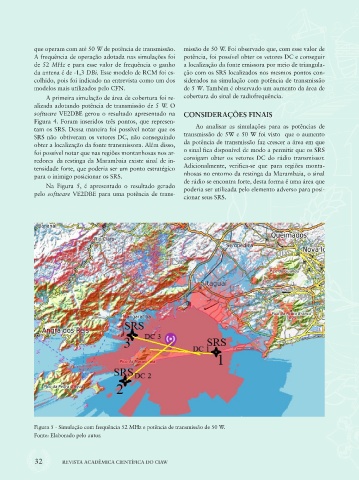

Figura 5 - Simulação com frequência 52 MHz e potência de transmissão de 50 W.
Fonte: Elaborado pelo autor.

32 REVISTA ACADÊMICA CIENTÍFICA DO CIAW
